特征
● 具有高灵敏度检测器的宽测量范围
● 具有紫外线自吸收校正的高精度测量
● 配备温度控制单元，可从-110°C进行温度控制
● 涵盖从紫外线到可见光的波长范围
● 电源、温控单元、测量仪软件批量控制
评价项目
辐射通量、光谱辐射通量
杀菌效果*1
峰值波长，半高宽
基于总光通量测量系统的测量项目
总光通量、三刺激值XYZ、色度坐标xy、uv 、u'v'相关色温、Duv、主波长、刺激纯度显色指数、等色标准偏差
光子量、外量子效率、发光效率* 根据紫外线辐射伤害作用函数计算
规格
规格
| 积分球式样（FM series) | ||
| 型号 | FM-9015UV | |
| 积分球尺寸 | 150mm | |
| 测量范围 | 0.003~8,000lm 0.0001~400W | |
| 样品尺寸 | Ф60 mm以内 | |
| 检出器（多通道光谱仪） | ||
| 波长范围 | 紫外-可视 220~850nm | 紫外-可视-红外 300~950nm |
| 检出素子 | 512ch :1.4nm | |
| 像素分辨率 | 512ch/1024ch 1024ch :0.7nm | |
| 标准灯和自吸收校准用灯 | ||
| 标准灯泡1 | 卤素灯。用于紫外-可见-红外测量的校准灯 | |
| 标准灯 | 氘灯、卤素灯 | |
| 自吸收校准用灯泡 | 氘灯 卤素灯 | |
| 评价项目 | ||
| 测光量 | 总光通量（lm） | |
| 辐射量 | 辐射通量（mW） | |
| 分光数据 | 分光辐射通量(mW/nm) | |
| 色、其他 | 三刺激值XYZ、色度坐标xy、uv、u'v' | |
相关色温度(K)、Duv、主波长(nm)、刺激纯度(%) | ||
演色性评价数Ra、R1~R15 | ||
峰值波长(nm)、半值幅(nm) | ||
光量子束密度PFD(umol/m²/sec) | ||
光合成光量子束密度PPFD(umol/m²/sec) | ||
| 选配品 | ||
| 选配品1 | 样品亮灯用电源（AC、DC) | |
| 选配品2 | 温度控制单元 | |
* 1：参考值。根据使用 220-850 nm 检测器的 A 光源测量结果估算
* 2：参考值。从 250-400 nm 测量中估计的带有 220-850 nm 检测器的 A 光源
* 3：可作为选项支持的项目
* 4：对于可选产品，请参阅。
设备配置

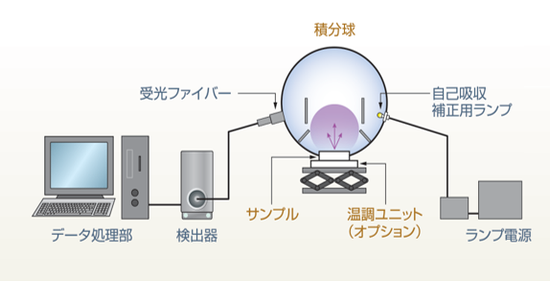

基本配置
探测器、光纤和积分球的配置，包括数据处理单元。
样品的可选温度控制温度表征也是可能的。
测量示例

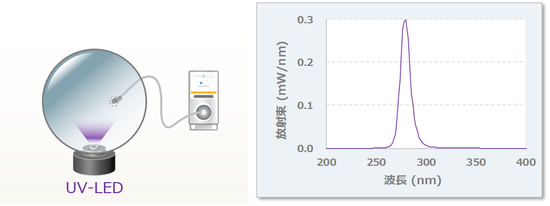

UV-LED 测量结果 (λp = 280nm)
这是测量深紫外 LED（峰值波长 280 nm）的示例。
通过使用高灵敏度检测器，可以以良好的重现性测量峰值波长。
也可以在没有噪声成分的情况下评估波形。
此外，

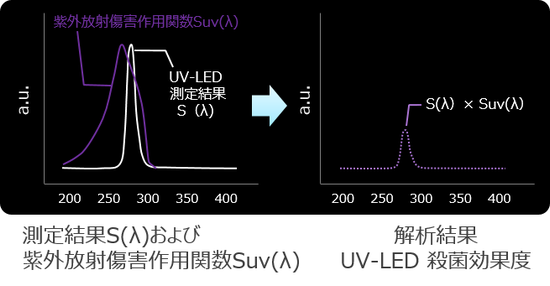

还可以结合紫外线辐射损伤作用函数来计算LED 的杀菌效果。
