相位差测量装置 RETS-100nx New

相位差测量装置 RETS-100nx New

产品信息 特 点 采用了偏光光学系和多通道分光检出器 有可对应各种尺寸的装置,从1mm大小的光学素子到第10代的大型基板 安全对策和粒子对策,可对应液晶line内的检查设备 测量项目...

在线咨询 全国热线
0512-62589919
产品介绍
  • 产品信息
  • 产品样式
  • 测量案例

产品信息

特 点

● 采用了偏光光学系和多通道分光检出器
● 有可对应各种尺寸的装置,从1mm大小的光学素子到第10代的大型基板
● 安全对策和粒子对策,可对应液晶line内的检查设备

测量项目

● 封入cell gap
● twist角
● rubbing角
● pretilt角[TN,IPS,FFS,MVA]
● 空cell gap

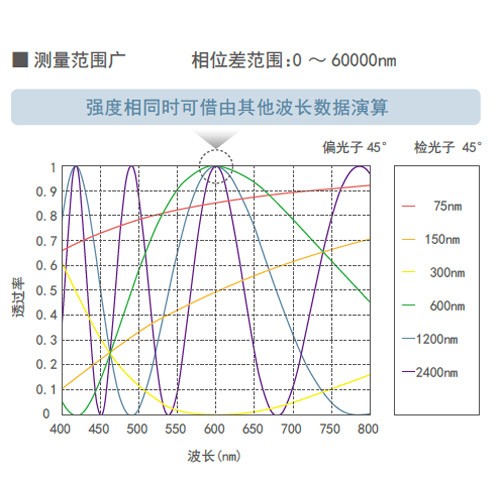

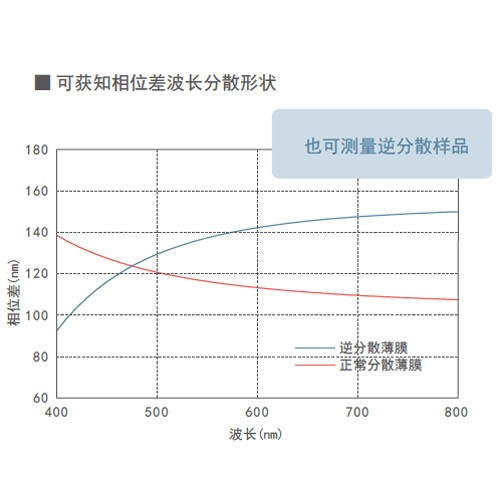

● 相位差(复折射相位差)的波长分散
● 光学轴
● 椭圆率/方位角
● 三次元折射率/Rth/β
● 分光光谱/色度

测量对象

● 液晶cell
 - 透过、半透过型液晶cell(TFT、TN、STN、IPS、VA、OCB、強感应电)
 - 反射型液晶cell(TFT、TN、IPS、VA)

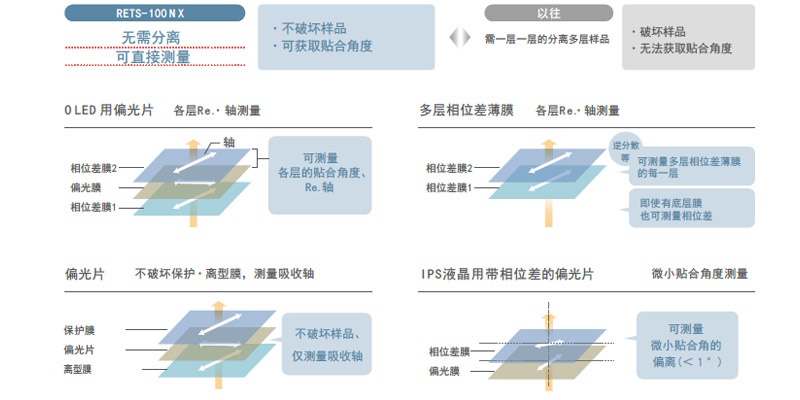

● 光学材料
 - 其他(相位差?椭圆?偏光膜、液晶材料)


仕 样

型号

RETS series

样品尺寸

20mm×20mm ~ *

cell gap测量范围

0.1μm ~ 数10μm

cell gap重复性

±0.005μm

检出器

多通道分光光度计

测量波长范围

400nm ~ 800nm

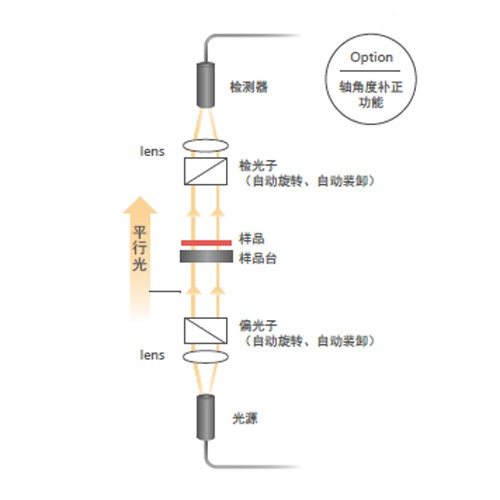

光学系
透过用偏光子unit

偏光光学系
消光比 10-5内置Gran-tomson prism(方解石)
自动旋转(角度精度0.1°)、自动装卸机构

测量口径

φ2, φ5, φ10 (mm)

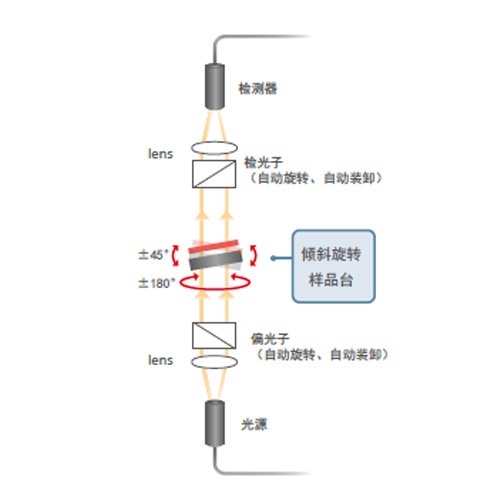

光轴倾斜机构

-20 ~ 45°、-45 ~ 45°等

* 大型玻璃基板也可用(2000mm×2000mm以上)






测量案例

相位差与液晶层间隙值


液晶面内分布图
