产品信息
特点
● 可携带至现场的手持式
● 可测量0.1μm单位
● 具有形状的样品也可非破坏的测量
● 不论基材材质、可测量其镀膜
测量项目
膜厚测量范围 | 1μm~50μm |
测量重复性 | 0.01μm |
测量时间 | 1秒以下 |
Smart手持式膜厚仪与其他膜厚仪的比较
与桌上型光学膜厚仪相比,Smart膜厚仪在“现场”以非破坏式直接量测样品,且可以量测特殊形状样品。
与接触式膜厚仪相比,Smart膜厚仪不仅不会破坏您的样品,也不会因为用户不同而产生误差且远高于接触式膜厚计的量测精度。
与涡电流/电磁式膜厚仪相比,Smart膜厚仪不需要制作检量线,且可以量测非金属基材并且得到绝对值!
不需要量测经验,可快速得到精准的膜厚结果
规格样式

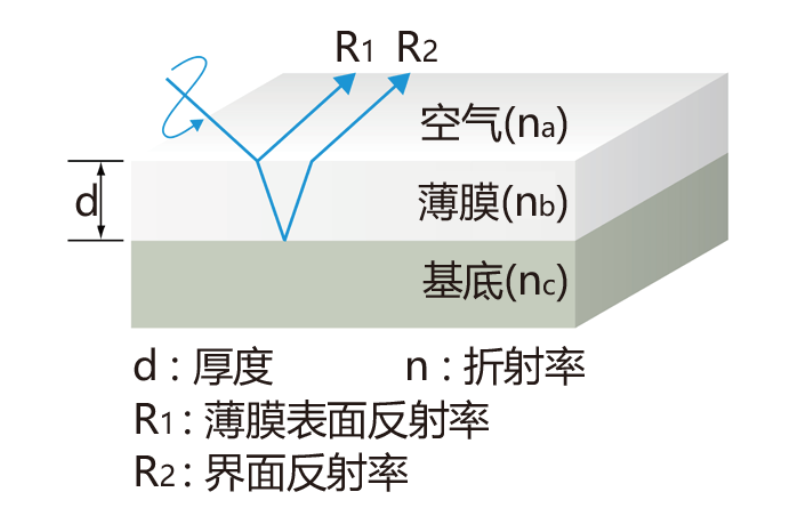

量测原理 | 反射分光法(光干涉法)、非破坏性量测 |
膜厚量测范围 | 1~50μm(显示上限60μm) |
重复精度 | 2.1σ 0.01μm(SiO2膜1μm) |
量测时间 | 1秒内 |
量测层数 | 1层 |
数据输出 | 附属操作屏幕显示或以USB输出Excel档案 |
量测Spot | Φ1mm以下 |
重量 | |
约1.1kg |
选配
笔型探头
能够测量狭窄区域或形状的样品。 探头尖端Φ6mm。
非接触式载台
对于湿膜或半导体晶圆等不想接触的样品,可以通过自由设定探头位置进行非接触测量。
使用场景
产品开发-量测试作品
1.携带到合作厂商等,直接在现场量测效率Up
2.试作阶段的检查方法商定效率Up
产线-设定产线参数、提高良率
1.现场可直接量测,无须准备,量测时间短、效率Up
2.产品检查的早期阶段发现问题,事后的对策更加灵活
质量管理-品管效率Up
1.现场可直接量测高精度量测成品,尽早发现不良品异状
2.事后的对策可更加灵活
After Service-活用可携带的优点
在产品出货后的客户端也可直接带去量测。
现场较难量测的立体物、无法切割破坏的样品(例如:窗户的Coating等)。
