分光配光测量系统 GP series

产品信息 特殊长度 支持长达 2400 毫米的 LED 照明灯具的光分布测量 还支持有机EL和大型显示器的光分布测量 可以自动控制2轴测角仪测量每个角度的光谱分布,并通过球带系数法获得总...

在线咨询 全国热线
0512-62589919
产品介绍
  • 产品信息
  • 规格
  • 设备配置

产品信息

特殊长度
  • 支持长达 2400 毫米的 LED 照明灯具的光分布测量

  • 还支持有机EL和大型显示器的光分布测量

  • 可以自动控制2轴测角仪测量每个角度的光谱分布,并通过球带系数法获得总光谱通量、总光通量、色度、色温等。

  • 采用新型检测器,可进行宽动态范围测量

  • 与 IESNA LM-75 兼容

  • GP-2000 兼容 Type B 和 Type C

  • 支持紫外和近红外区域的配光测量 <选项>

  • 可提供发光强度标准灯泡(JCSS)



评价项目
  • 发光强度角分布(配光)

  • 光谱辐射通量(光谱)

  • 饱和度坐标 (u', v') [JIS Z8781-5]

  • 饱和度坐标 (x, y) [JIS Z 8724]

  • 显色指数(Ra、R1 至 R15)[JIS Z 8726]

  • 相关色温和 Duv [JIS Z 8725]

  • 主波长(Dominant)和刺激纯度(Purity)[JIS Z8781-3]

  • IES(符合 LM63-2002 和 JIS Z8105-5)文件  <选项> * 1

   * 1 IES分析软件[大冢电子制造]也可以读取和分析其他公司的光分布测量设备计算出的IES文件。

规格

规格
模型GP-500 *1GP-1100 *1GP-2000
光学系统*22轴测角仪
θφ坐标系θφ坐标系αβ坐标系/θφ坐标系
光路长度500 毫米或更小500-1500mm1500 毫米或更多
对应样品LED芯片通用照明
模块

一般照明,包括直管灯
探测器多通道光谱仪
测量波长范围 *3220nm-2500nm
评价项目?光强度的角度分布(光分布)
?光谱辐射通量(spectrum)
?色度坐标(u',v')[JIS Z8781-5]
?色度坐标(x,y)[JIS Z 8724]
?主要波长(Dominant)和刺激纯度(Purity)[JIS Z8781-3]
·相关色温和Duv[JIS Z 8725]
·色彩性能评价数(Ra,R1至R15)[JIS Z 8726]
·IES(LM63-2002)和 JIS Z 8105-5 兼容)文件  <选项> * 4

* 1 可以进行光谱辐射的光分布测量 * 2 兼容IESNA LM-75 * 3 可以选择检测器的波长范围
* 4 IES 分析软件[大冢电子制造] 由另一家公司的光分布测量设备计算。IES 文件可以阅读和分析



配光测量方法中的坐标系类型(JIS C 8105-5)
坐标系
类型
相对于极轴的倾斜角
(垂直角)
以极轴为旋转中心的倾斜角
(水平角)
IESNA LM-75 符号
角标角度范围角标角度范围
αβ坐标系α-90°≤α≤90°β-180°≤β<180°B型
θφ坐标系θ0°≤θ≤180°θ0°≤φ<360°C型

设备配置

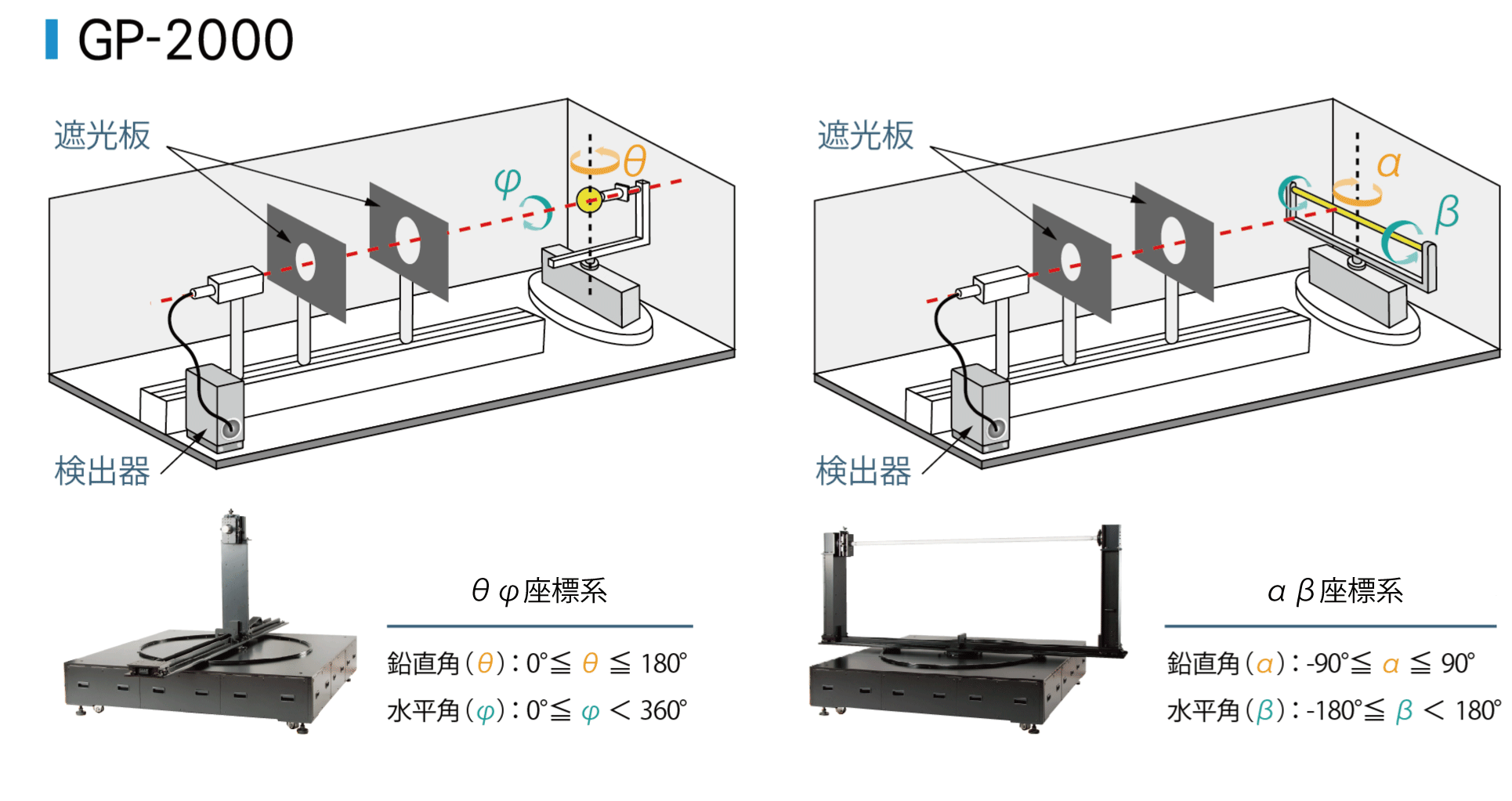

   GP-2000

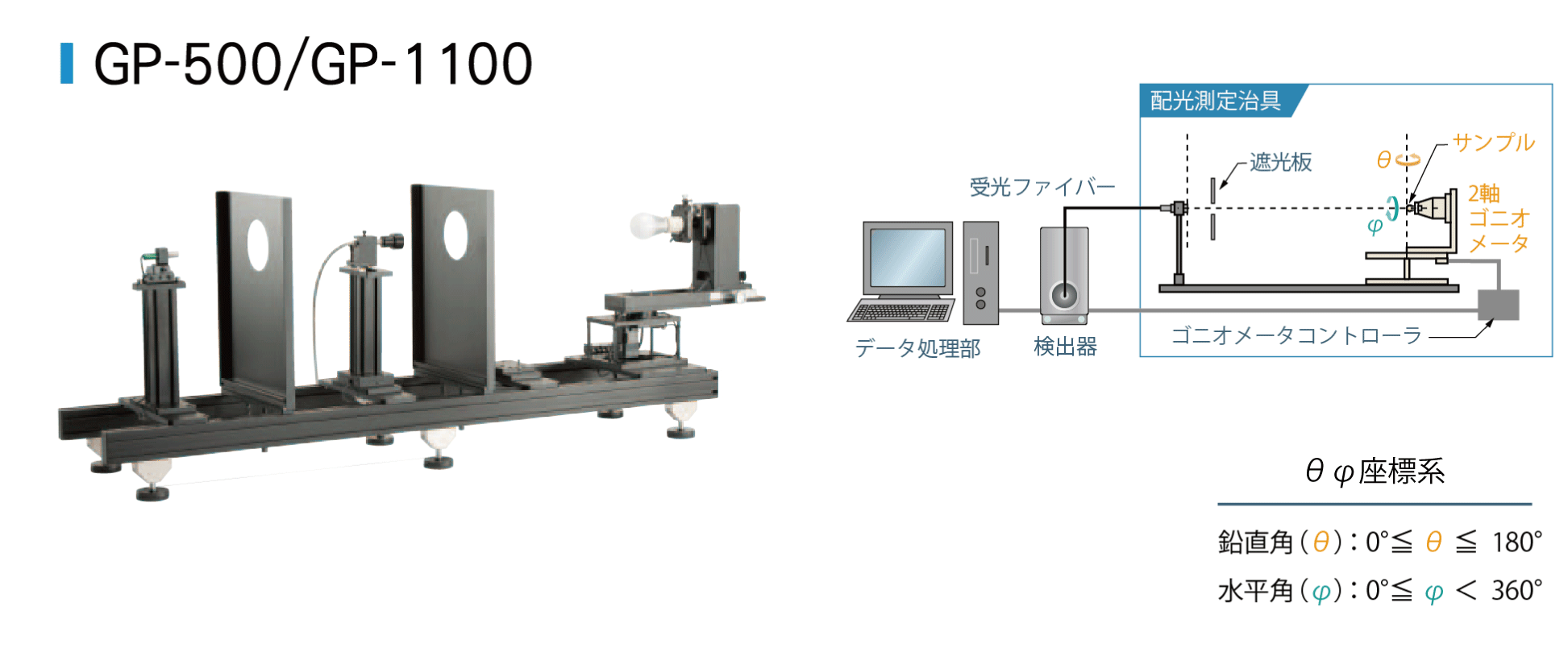

GP-5000 / GP-1100
