ABOUT US
公司介绍
大塚电子(苏州)有限公司
主要销售用于光学特性评价・检查的产品

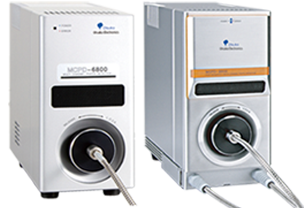

以高速・高精度・高可靠性且有市场实际应用的分光器MCPD系列为基础,在中国的显示器市场上有着20年以上销售实例,为许多厂家在研究开发、生产部门所使用。并且在光源・照明相关方面,对国家级研究机构、各个厂家的销售量在逐步扩大。

我们的产品涵盖LED、OLED等光源和照明行业,液晶和有机EL显示的光学特性评估设备、测量半导体晶圆和薄膜厚度的设备,以及评估墨水、研磨剂、医药和化妆品材料的纳米颗粒(粒径和ζ电位)设备。

PRODUCT
产品中心
SEMINAR
讲习会
膜厚设备介绍(smart膜厚仪)
2025/5/22 15:00~15:45 | 苏州线上讲习会

应用领域:光学膜、接着剂、硬化涂层、半导体光刻胶、食品用薄膜、医疗用薄膜等。

对于半导体前工序的多种需求 大塚膜厚仪的特点和作用
2025/4/24 15:00~16:00 | 苏州线上讲习会

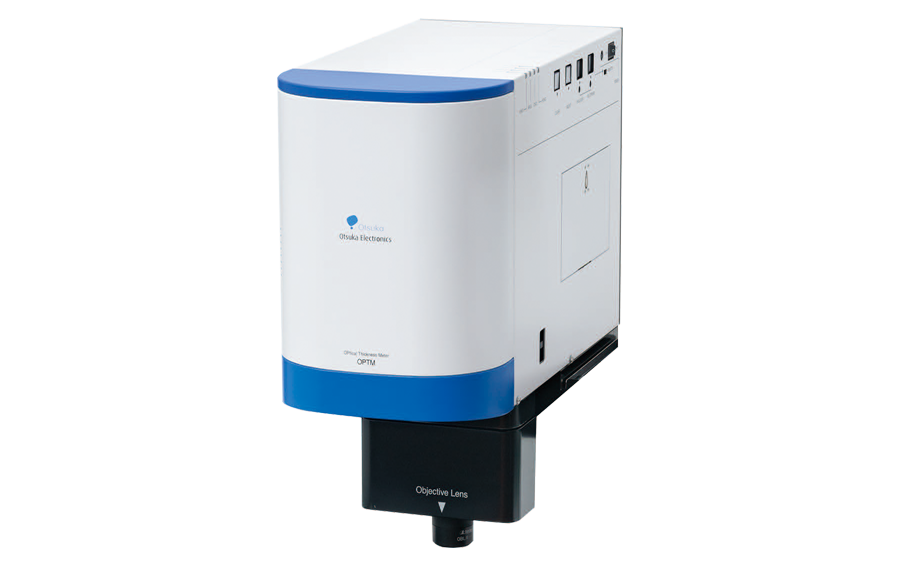

● 非接触 · 非破坏 · 显微、对焦、测量1秒完成 ● OPTM系列显微分光膜厚仪是一款可替代椭偏仪,测试膜厚、折射率n、消光系数k、绝对反射率的新型高精度、高性价比的分光膜厚仪。

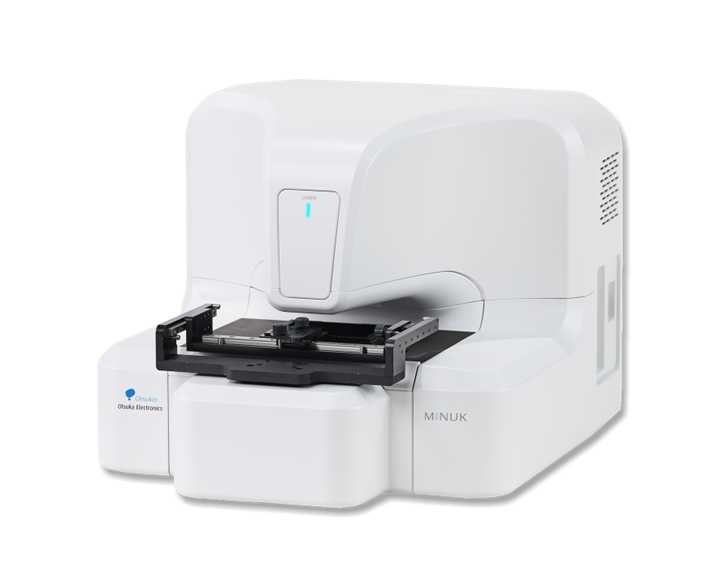

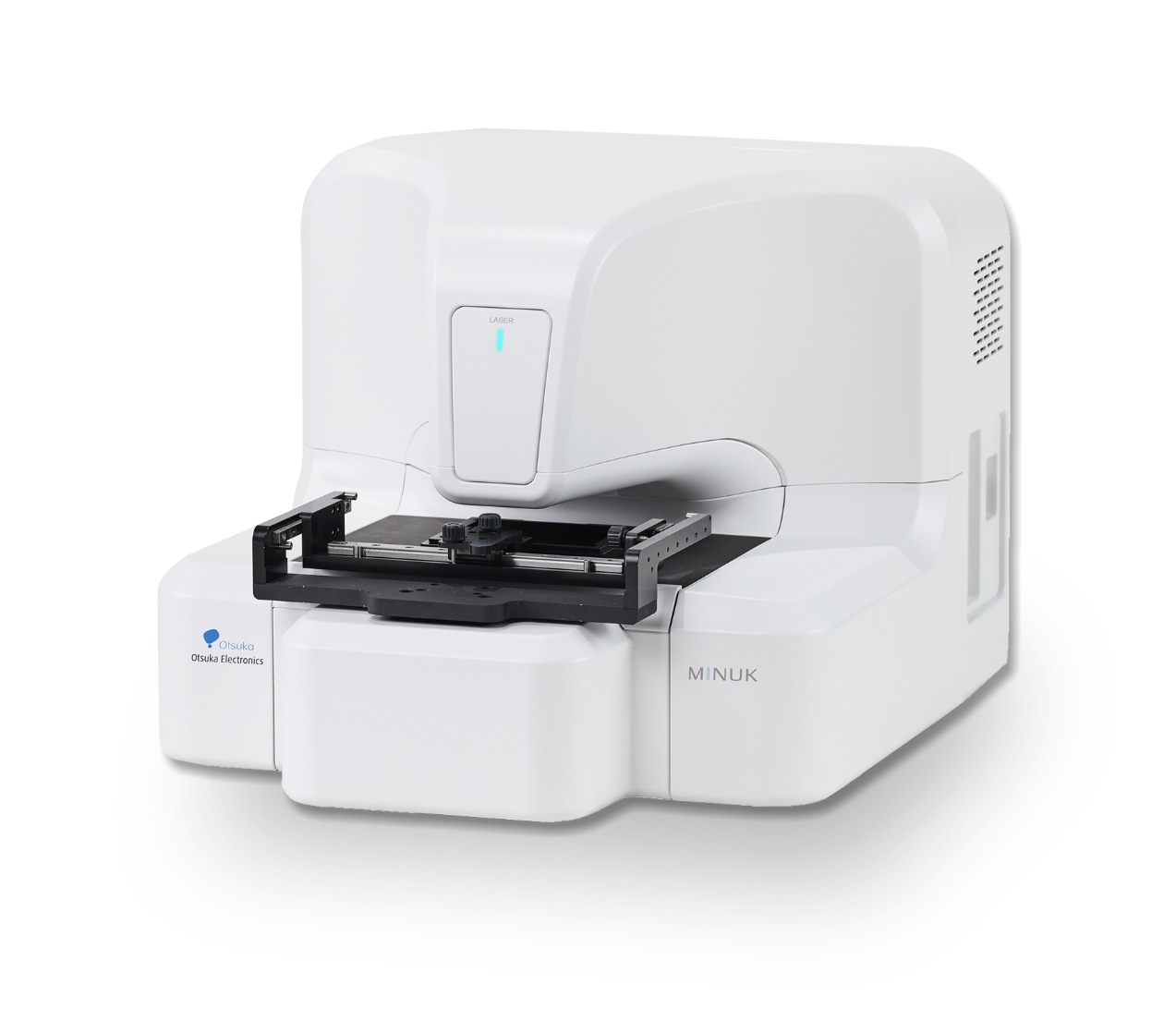

光波动场三次元显微镜MINUK的介绍
2025/3/27 15:00~16:00 | 苏州线上讲习会

MINUK可评价nm级的透明的异物・缺陷,一次拍照即可瞬时获得深度方向的信息,可非破坏・非接触・非侵入的进行测量。且无需对焦,可在任意的面进行高速扫描,轻松决定测量位置。

晶圆和浆料静电相互作用的评估与半导体工艺技术简介
2025/2/26 15:00~16:00 | 苏州线上讲习会

大塚电子(苏州)有限公司产品讲解:ELSZneo、nanoSAQLA,OPTM,SF等

AR/VR/MR/XR行业测量方案介绍
2025/1/23 15:00~16:00 | 苏州线上讲习会

VR pancake模组的偏光片贴合角、相位差测量、LCoS液晶盒盒厚检测Micro OLED薄膜厚度、彩色滤光片特性评估、和上述关联的AR/VR/MR/XR终端研发

DLS测量手法及技巧介绍
2024/12/18 15:00~16:00 | 苏州线上讲习会

使用ELSZ系列、nanoSAQLA等测量设备或对此有兴趣的人。

平板状·薄膜状样品的Zeta 电位测量与应用的介绍
2024-11-27 15:00~16:00 | 线上讲习会

大塚电子的 Zeta 电位测量系统“ELSZ 系列”不仅可以测量溶液中胶体粒子的 Zeta 电位,也可以测量平板状、薄膜状样品的 Zeta 电位。通过这样的测量可以评价平板状样品的表面改质状态以及液体中粒子的吸着特性。本次研讨会将介绍其应用。

纳米粒度仪的基本操作&故障排除
2024-10-23 15:00~16:00 | 线上讲习会

无法测试出预想的结果,测试数据波动这么大?是设置环境的不当?运用方法不对? 还是测试条件设置有误?如果您也有同样的困惑,请记得务必参加我司的网络学习会。

AR/VR/MR/XR行业测量方案介绍
2024-9-25 15:00~16:00 | 线上讲习会

AR/VR/MR/XR行业测量方案介绍

显微分光膜厚仪的晶圆图案对位功能介绍
2024-08-28 15:00~16:00 | 线上讲习会

大塚电子利用光技术,开发出各种分析测量装置,给客户提供尖端测量技术支持。

晶圆和研磨液静电相互作用的评价方法和半导体制程技术介绍
2024-07-24 15:00~16:00 | 线上讲习会

大塚电子利用光技术,开发出各种分析测量装置,给客户提供尖端测量技术支持。
